2006 సంవత్సరం నుండి, Conso Electrical Science and Technology Co., Ltd 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లను ఉత్పత్తి చేయడంలో ఒక దశాబ్దపు విలువైన అనుభవాన్ని కూడగట్టుకుంది, డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ మరియు కాంపాక్ట్ సబ్స్టేషన్ను తయారు చేయడానికి వాటి ప్రస్తుత తయారీ ప్రక్రియలను స్థిరంగా మెరుగుపరుస్తుంది. ఇది ఉత్పత్తి రూపకల్పన నుండి ఉత్పత్తి ప్రాసెసింగ్ వరకు ప్రతిదానిని కలిగి ఉన్న పరిణతి చెందిన మరియు అత్యంత సమర్థవంతమైన నిర్వహణ ఫ్రేమ్వర్క్ను ఏర్పాటు చేయడంలో ముగిసింది. కన్సో ఎలక్ట్రికల్ 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లను అసెంబుల్ చేయడానికి నాణ్యత మరియు కస్టమర్-సెంట్రిసిటీని నొక్కి చెబుతుంది. ప్రపంచవ్యాప్తంగా ఉన్న మార్కెటింగ్ గురువులతో కలిసి పనిచేసే అవకాశం గురించి మేము సంతోషిస్తున్నాము.
a. చమురు-మునిగిన ట్రాన్స్ఫార్మర్ల కోసం, తక్కువ సామర్థ్యం ఉన్నవి కాకుండా, తక్కువ-వోల్టేజ్ వైండింగ్ సాధారణంగా రాగి రేకుతో ఒక స్థూపాకార నిర్మాణాన్ని ఉపయోగిస్తుంది, అయితే అధిక-వోల్టేజ్ వైండింగ్ బహుళ-లేయర్డ్ స్థూపాకార నిర్మాణాన్ని ఉపయోగిస్తుంది. ఈ సమతుల్య వైండింగ్ కాన్ఫిగరేషన్ కనిష్ట లీకేజీని, అధిక యాంత్రిక బలం మరియు బలమైన షార్ట్-సర్క్యూట్ నిరోధకతను నిర్ధారిస్తుంది.
బి. కోర్ మరియు వైండింగ్లు రెండూ బందు చర్యలతో భద్రపరచబడతాయి. అధిక మరియు తక్కువ-వోల్టేజ్ లీడ్స్ వంటి బందు భాగాలు స్వీయ-లాకింగ్ యాంటీ-లూసింగ్ గింజలతో అమర్చబడి ఉంటాయి. ట్రాన్స్ఫార్మర్ రవాణాను తట్టుకునేలా షాక్-రెసిస్టెంట్ డిజైన్ను ఉపయోగిస్తుంది.
సి. కాయిల్స్ మరియు కోర్ వాక్యూమ్ డ్రైయింగ్కు లోనవుతాయి మరియు ట్రాన్స్ఫార్మర్ ఆయిల్ ట్రాన్స్ఫార్మర్ లోపల తేమను తగ్గించడానికి వాక్యూమ్ ఫిల్ట్రేషన్ మరియు ఫిల్లింగ్ టెక్నిక్లను ఉపయోగించి ప్రాసెస్ చేయబడుతుంది.

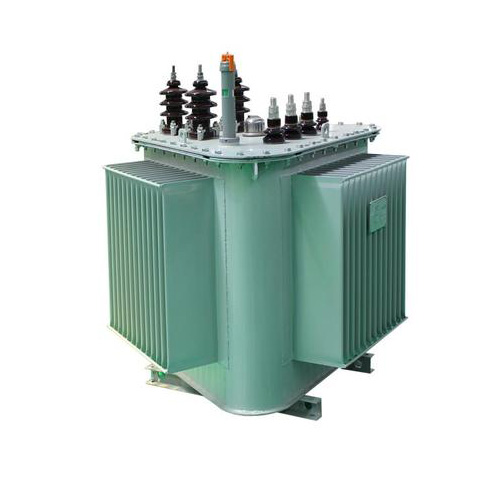

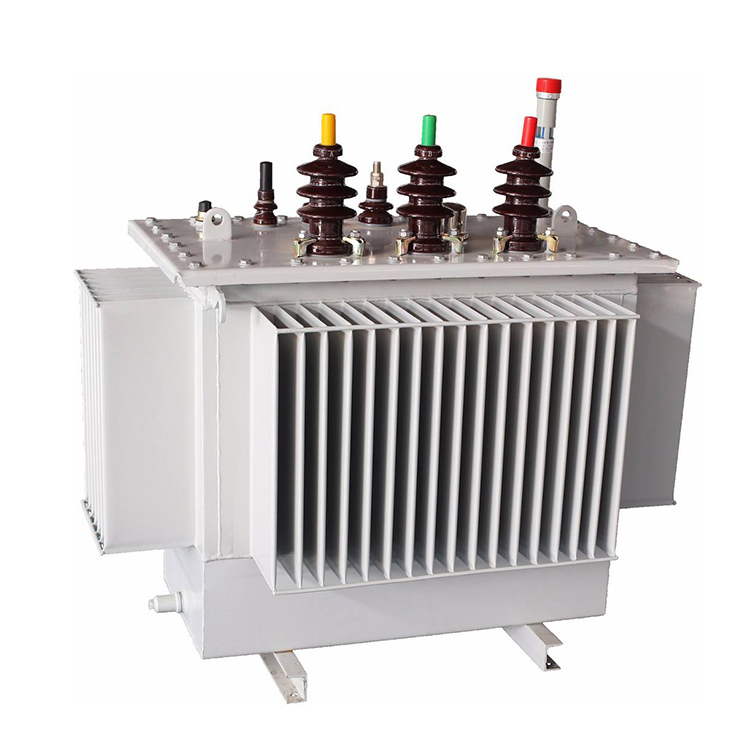

డి. చమురు ట్యాంక్ ముడతలు పెట్టిన రెక్కలను కలిగి ఉంటుంది, ఉష్ణోగ్రత హెచ్చుతగ్గుల కారణంగా చమురు పరిమాణంలో మార్పులను భర్తీ చేయడానికి శ్వాస పనితీరును అందిస్తుంది. పర్యవసానంగా, ఈ ఉత్పత్తి ఆయిల్ కన్జర్వేటర్ అవసరాన్ని తొలగిస్తుంది, ట్రాన్స్ఫార్మర్ యొక్క మొత్తం ఎత్తును తగ్గిస్తుంది.

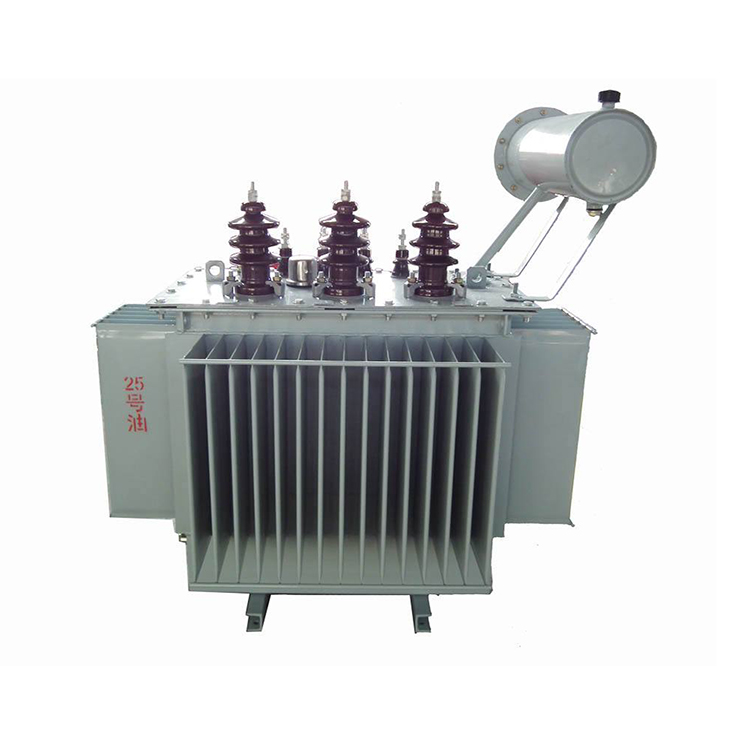

ఇ. చమురు కన్జర్వేటర్ను ముడతలు పెట్టిన రెక్కలతో భర్తీ చేయడం ద్వారా, ట్రాన్స్ఫార్మర్ ఆయిల్ బాహ్య వాతావరణం నుండి సమర్థవంతంగా వేరు చేయబడుతుంది. ఇది ఆక్సిజన్ మరియు తేమ యొక్క ప్రవేశాన్ని నిరోధిస్తుంది, తద్వారా ఇన్సులేషన్ పనితీరును సంరక్షిస్తుంది.
f. ఈ ఐదు కీలక పనితీరు కారకాలతో, చమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్లు సాధారణ ఆపరేషన్ సమయంలో చమురు భర్తీ అవసరం లేకుండా పనిచేసేలా రూపొందించబడ్డాయి. ఇది ట్రాన్స్ఫార్మర్ యొక్క సేవా జీవితాన్ని పొడిగించేటప్పుడు నిర్వహణ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
రేట్ చేయబడిన సామర్థ్యం: | 100 kVA; |
ప్రాథమిక వోల్టేజ్: | 13.8kV, 22kV లేదా 33kV; |
లోడ్ నష్టం లేదు: | 200 ± 10% W లేదా ఆధారపడి ఉంటుంది; |
లోడింగ్ నష్టం: | 1500/1580 ± 10% W లేదా ఆధారపడి ఉంటుంది; |
రేట్ చేయబడిన ఫ్రీక్వెన్సీ: | 50 లేదా 60Hz; |

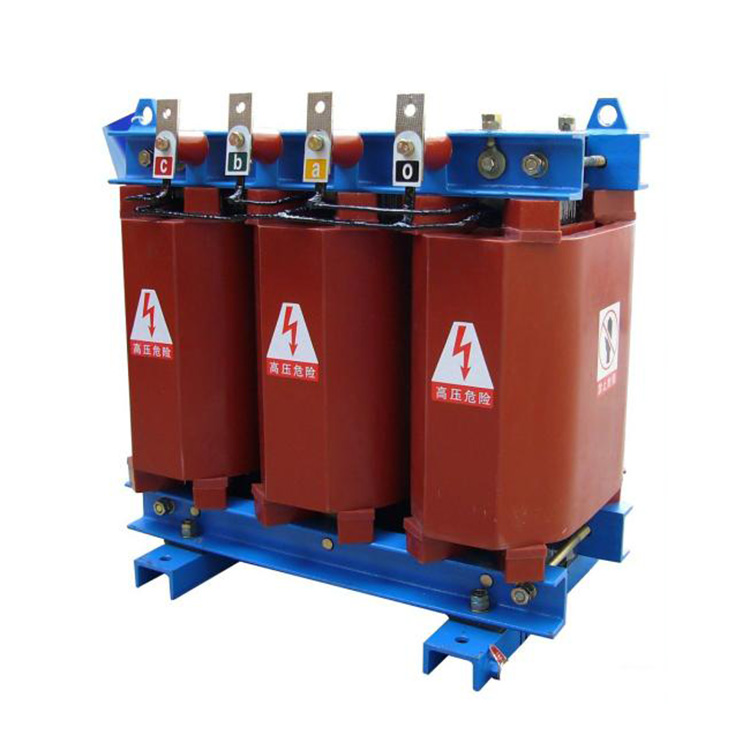

శీతలీకరణ పద్ధతి: | ఓనాన్; AN/AF (తారాగణం రెసిన్ రకం) |
ఇన్సులేషన్ పదార్థం: | మినరల్ ఆయిల్ లేదా ఎపాక్సి రెసిన్; |
రేట్ చేయబడిన ఫ్రీక్వెన్సీ: | 50 లేదా 60Hz; |
ట్యాపింగ్ విధానం: | 2.5% కోసం ఒక్కొక్కటి 5 దశలు; |
పని ఉష్ణోగ్రత: | -40 ℃ నుండి 40 ℃; |
CONSO·CN 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ వివరాలు:
నూనె నింపబడింది
|
ఆయిల్ ఖాళీ చేయబడింది
|
నిరాకార మిశ్రమం
|
రోల్డ్ ఐరన్ కోర్
|
వైండింగ్ వర్క్షాప్ |
కాయిల్ ఎండబెట్టడం ప్రాంతం |
ఆయిల్ ఫిల్లింగ్ ప్రాంతం |
పూర్తయిన ఉత్పత్తి ప్రాంతం |
క్లయింట్ల నుండి సాంకేతిక అవసరాల పత్రం ప్రకారం మేము 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లను డిజైన్ చేస్తాము. ఉత్పత్తికి ముందు నిర్ధారించాల్సిన సాంకేతిక లక్షణాలు క్రింది విధంగా ఉన్నాయి:
1. 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ సామర్థ్యం;
2. 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ నిష్పత్తి;
3. 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ ఉష్ణోగ్రత పెరుగుదల;
4. 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ రేట్ ఫ్రీక్వెన్సీ;
5. 100kVA 3 ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ ఇన్సులేషన్ రకం.
ట్రాన్స్ఫార్మర్ ఓవెన్ |
కాస్టింగ్ పరికరాలు |
రేకు మూసివేసే యంత్రం |
చెక్క పెట్టె |
స్టీల్ నిర్మాణం |
