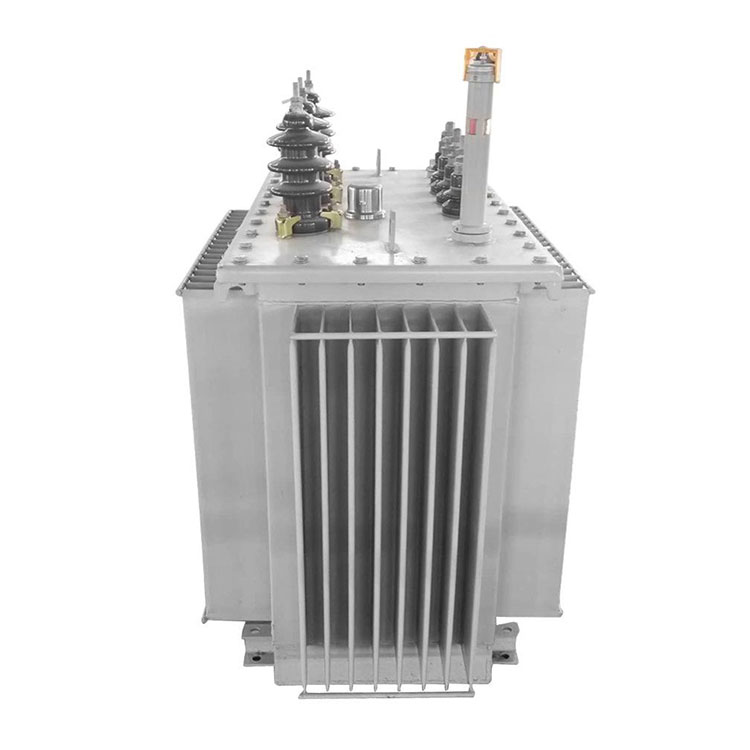

1600 kva ఆయిల్ ఇమ్మర్స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్

Conso Electrical Science and Technology Co., Ltd 2006 నుండి డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్, కాంపాక్ట్ సబ్‌స్టేషన్ మరియు వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లపై తయారీ విధానం మరియు ఉత్పత్తి రూపకల్పన భావనను అభివృద్ధి చేసింది. 1600 kVA ఆయిల్ ఇమ్మర్‌స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ నాణ్యతను నిర్ధారించడానికి, కంపెనీ ఆటోమేటెడ్ ప్రొడక్షన్‌పై ఆధారపడుతుంది. అధునాతన మేధస్సుతో కూడిన యంత్రాలు. ప్రతి 1600 kVA ఆయిల్ ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ షిప్పింగ్‌కు ముందు ఫ్యాక్టరీ పరీక్షల శ్రేణికి అర్హమైనది. మెటీరియల్ ఖర్చుల హెచ్చుతగ్గుల విషయంలో, క్లయింట్‌ల అవసరాలకు సరిపోయేలా ఇంజనీర్ చాలా సరైన పరిష్కారాన్ని రూపొందిస్తారు. మీతో సహకరించడానికి మేము హృదయపూర్వకంగా ఎదురుచూస్తున్నాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వీడియో

1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ తనిఖీ చిట్కాలు:

(1) 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ ఆపరేషన్‌లో ఉన్నప్పుడు సాధారణ "హమ్మింగ్" విద్యుదయస్కాంత ధ్వనిని విడుదల చేస్తుందో లేదో తనిఖీ చేయండి.

(2) 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ ఆయిల్ పారదర్శకంగా ఉందో లేదో మరియు సాధారణ నాణ్యతను సూచిస్తూ కొద్దిగా పసుపు రంగులో ఉందా అని తనిఖీ చేయండి.

(3) సాధారణ స్థితి మరియు లీకేజీ లేకపోవడం కోసం ట్రాన్స్‌ఫార్మర్ ఆపరేషన్ సమయంలో చమురు ఉష్ణోగ్రత మరియు చమురు స్థాయిని ధృవీకరించండి.

(4) 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ రన్ అవుతున్నప్పుడు వోల్టేజ్ మరియు కరెంట్ సాధారణ పారామీటర్‌లలోనే ఉన్నాయని నిర్ధారించుకోండి.

(5) 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ లీడ్ కనెక్షన్‌లు, కేబుల్‌లు మరియు బస్‌బార్‌లు వేడెక్కుతున్నట్లు ఏవైనా సంకేతాల కోసం పరిశీలించండి.

(6) శుభ్రత, పగుళ్లు మరియు ఉత్సర్గ గుర్తుల కోసం 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ బషింగ్‌ను తనిఖీ చేయండి మరియు శీతలీకరణ వ్యవస్థ సరిగ్గా పనిచేస్తోందని నిర్ధారించండి. 1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్‌డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్.

కాన్సో ఎలక్ట్రికల్ ప్రతి ట్రాన్స్‌ఫార్మర్‌తో ఆపరేషన్ గైడ్‌ను అందిస్తుంది, పై చిట్కాలు మరింత సమాచారాన్ని అందించాలని కోరుతున్నాయి.

1600 kVA ఆయిల్ ఇమ్మర్‌సెడ్డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ సాంకేతిక విలువ:

రేట్ చేయబడిన సామర్థ్యం:	1600 kva;
మోడ్:	S11-M-1600 లేదా ఆధారపడి ఉంటుంది;
లోడ్ నష్టం లేదు:	1640 W లేదా ఆధారపడి ఉంటుంది;
లోడ్ నష్టం:	14500 W లేదా ఆధారపడి ఉంటుంది;
ఇంపెడెన్స్:	4.5%;
శీతలీకరణ పద్ధతి:	ఓనాన్;
రేట్ చేయబడిన ఫ్రీక్వెన్సీ:	50 లేదా 60Hz;
వైండింగ్ మెటీరియల్:	రాగి వైండింగ్ (ప్రామాణిక);
వెక్టర్ సమూహం:	Dyn11; Yyn0 లేదా ఆధారపడి ఉంటుంది;
ఉష్ణోగ్రత పెరుగుదల:	60K/65K లేదా ఆధారపడి ఉంటుంది.

CONSO·CN 1600 kVA ఆయిల్ ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ వివరాలు:

నూనె నింపబడింది

ఆయిల్ ఖాళీ చేయబడింది

నిరాకార మిశ్రమం

రోల్డ్ ఐరన్ కోర్

CONSO·CN 1600 kVA ఆయిల్ ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ వర్క్‌షాప్:

వైండింగ్ వర్క్‌షాప్

కాయిల్ ఎండబెట్టడం ప్రాంతం

ఆయిల్ ఫిల్లింగ్ ఏరియా

పూర్తయిన ఉత్పత్తి ప్రాంతం

1600 kVA ఆయిల్ ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ టెస్టింగ్ సెంటర్:

1600 kVA ఆయిల్ ఇమ్మర్స్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ యొక్క ఆర్థిక కార్యకలాపాలను సాధించడానికి కొన్ని సిఫార్సులు:

దశలవారీగా కొత్త సబ్‌స్టేషన్‌ను నిర్మించేటప్పుడు, లోడ్ పెరుగుదలను పరిగణనలోకి తీసుకుంటే మరియు ప్రారంభ దశలో ఒక ట్రాన్స్‌ఫార్మర్ మాత్రమే ఉన్నట్లయితే, తుది స్కేల్‌కు అనుగుణంగా ట్రాన్స్‌ఫార్మర్ సామర్థ్యాన్ని నిర్ణయించాలి. ట్రాన్స్‌ఫార్మర్ యొక్క లోడ్ ఫ్యాక్టర్ సరైన ఆర్థిక నిర్వహణ పరిధికి దగ్గరగా ఉండాలి, సాధారణంగా 75% కంటే తక్కువ. తక్షణ విస్తరణ ప్రణాళికలు లేనట్లయితే, ట్రాన్స్ఫార్మర్ పూర్తి లోడ్తో పనిచేయకూడదు.

సమాంతరంగా పనిచేసే బహుళ ట్రాన్స్ఫార్మర్లు సమాంతర ఆపరేషన్ కోసం క్రింది షరతులకు అనుగుణంగా ఉండాలి: కనెక్షన్ సమూహాలు మరియు దశ సంబంధాలు ఒకే విధంగా ఉంటాయి; వోల్టేజ్ మరియు మలుపుల నిష్పత్తి అనుమతించదగిన టాలరెన్స్‌లలో ఒకే విధంగా ఉంటాయి; ప్రతి వోల్టేజ్ స్థాయి నియంత్రణ పరిధిలోకి వస్తుంది; సెకండరీ వైండింగ్‌ల మధ్య ఎలక్ట్రోమోటివ్ ఫోర్స్ వ్యత్యాసాల కారణంగా ప్రసరించే ప్రవాహాలను నిరోధించడానికి, ఇది సామర్థ్యం ఉత్పత్తిని ప్రభావితం చేస్తుంది మరియు ట్రాన్స్‌ఫార్మర్‌లను దెబ్బతీస్తుంది. షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ 10% అనుమతించదగిన టాలరెన్స్‌లో ఒకే విధంగా ఉండాలి; సామర్థ్యం నిష్పత్తి 0.5 మరియు 2 మధ్య ఉండాలి; తక్కువ కెపాసిటీ మరియు ఇంపెడెన్స్ ఉన్న ట్రాన్స్‌ఫార్మర్‌ల ఓవర్‌లోడింగ్‌ను నిరోధించడానికి సమానమైన లోడ్ పంపిణీని నిర్ధారిస్తుంది, అయితే పెద్ద కెపాసిటీ మరియు ఎక్కువ ఇంపెడెన్స్ ట్రాన్స్‌ఫార్మర్లు అండర్‌లోడ్‌లో ఉంటాయి. షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ యొక్క పరిమాణం తప్పనిసరిగా సిస్టమ్ షార్ట్-సర్క్యూట్ కరెంట్ అవసరాలకు అనుగుణంగా ఉండాలి, లేకుంటే, పరిమితి చర్యలు తీసుకోవాలి.

పవర్ ట్రాన్స్ఫార్మర్ల కోసం సాంకేతిక పారామితులను ఎంచుకున్నప్పుడు, ట్రాన్స్ఫార్మర్ యొక్క మొత్తం విశ్వసనీయత ఆధారంగా ఉండాలి. సాంకేతిక పారామితుల యొక్క అధునాతన మరియు హేతుబద్ధమైన స్వభావాన్ని పరిగణించండి, అదే సమయంలో సిస్టమ్ భద్రతపై వాటి ప్రభావాన్ని కూడా పరిగణనలోకి తీసుకోండి. ట్రాన్స్ఫార్మర్ యొక్క స్వాభావిక సమగ్ర నష్టాలను పరిగణనలోకి తీసుకోండి. లోడ్ నష్టాలు తప్పనిసరిగా ఒకే విధంగా ఉన్నప్పుడు, వీలైతే తక్కువ నో-లోడ్ నష్టాలతో ట్రాన్స్‌ఫార్మర్‌లను ఎంచుకోండి మరియు లోడ్ నష్టాలు జాతీయ ప్రమాణం "త్రీ-ఫేజ్ ఆయిల్-ఇమ్మర్‌స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం సాంకేతిక పారామితులు మరియు అవసరాలు" అవసరాలకు అనుగుణంగా ఉండేలా చూసుకోండి.
