SF6 పూర్తిగా గ్యాస్ నిండిన రింగ్ మెయిన్ యూనిట్ తెలుసుకోవడం మంచిది

1. SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క ప్రధాన లక్షణాలు:

గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్  SF6 ను 10KV నుండి 35KV రింగ్ మెయిన్ యూనిట్‌లో ప్రధాన ఇన్సులేషన్ మాధ్యమంగా స్వీకరించారు. పట్టణీకరణ నిర్మాణంలో, SF6 పూర్తి గ్యాస్ నిండిన రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ మరియు మాడ్యులర్ డిజైన్‌పై ప్రాముఖ్యత ప్రయోజనాలను కలిగి ఉంది. ఇది పట్టణ పవర్ గ్రిడ్, రైలు రవాణా, కొత్త ఇంధన పరిశ్రమ మరియు పారిశ్రామిక సంస్థలపై విస్తృతంగా స్వీకరిస్తుంది.

1.1 SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క మాడ్యులర్ డిజైన్

దిSF6 రింగ్ మెయిన్ యూనిట్  ప్రధానంగా సి (కేబుల్ స్విచ్ ప్యానెల్), వి (వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్యానెల్), డి (డైరెక్ట్ కేబుల్ కనెక్షన్ ప్యానెల్), డిఇ (ఎర్తింగ్ ప్యానెల్‌తో డైరెక్ట్ కేబుల్ కనెక్షన్), ఎఫ్ (స్విచ్-ఫ్యూజ్ డిస్కనెక్షన్ ప్యానెల్) మరియు ఎం (మీటరింగ్ ప్యానెల్) ఉన్నాయి.

వాస్తవ సందర్భాల్లో, సి మరియు వి యూనిట్ కేబుల్ పవర్ లైన్ ఇన్పుట్ మరియు అవుట్పుట్ చేయడానికి నియంత్రణ మరియు రక్షణను అందిస్తుంది. లోడ్ ఆపరేషన్ యొక్క పనితీరుతో పాటు, షార్ట్ సర్క్యూట్ కరెంట్ మరియు లోడ్ కరెంట్‌ను కత్తిరించడంపై V యూనిట్ మరింత పనితీరును కలిగి ఉంది. M యూనిట్ మీటరింగ్ CT, మరియు PT మరియు శక్తి మీటర్‌ను కలిగి ఉంటుంది. సాధారణంగా, ఇది 800 మిమీ వెడల్పును కలిగి ఉంటుంది, ఇది a వలె ఉంటుందిKYN28-12. కేబుల్ ఎత్తును భూమి నుండి SF6 రింగ్ మెయిన్ యూనిట్ పైభాగానికి పెంచడానికి D మరియు DE యూనిట్ ఉపయోగించబడుతుంది. అదనంగా, ఎఫ్ యూనిట్ రక్షణ మరియు అవుట్పుట్ రక్షణలో కూడా ఉపయోగించబడింది, అయితే టెర్మినల్ వినియోగదారులు ఎఫ్ యూనిట్‌కు బదులుగా వి యూనిట్‌ను స్వీకరించడానికి ఇష్టపడతారు, ఎందుకంటే నియంత్రించే గేర్ మరింత క్లిష్టంగా ఉంటుంది.

1.2 SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క కాంపాక్ట్ డిజైన్

సాధారణంగా, C లేదా V యూనిట్ యొక్క పరిమాణం W*H*D = 371*1800*750 (mm), అయితే, KYN28-12 యొక్క ఇన్పుట్ లేదా అవుట్పుట్ ప్యానెల్ W*H*D = 800*2300*1500 (mm). SF6 రింగ్ మెయిన్ యూనిట్ లాజిస్టిక్స్ మరియు భూమి ఖర్చులపై మరింత పోటీని కలిగి ఉందని ఎటువంటి సందేహం లేదు. అంతేకాకుండా, ఒక SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ కాంపాక్ట్ డిజైనింగ్ వలె KYN28-12 కంటే తక్కువ పదార్థ ఖర్చులను కలిగి ఉంటుంది.

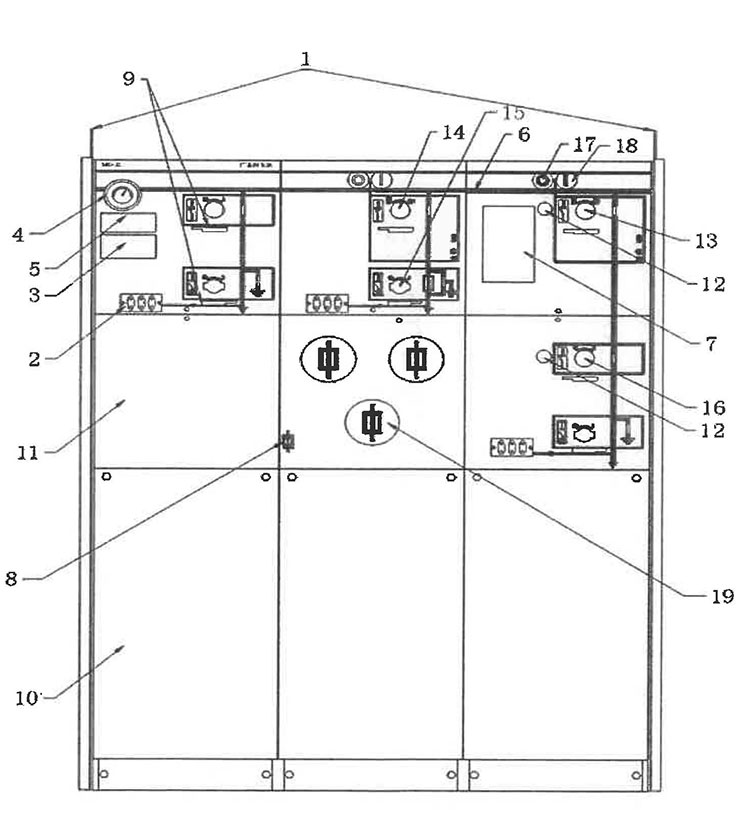

2. SF6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క స్ట్రక్చరల్ ఎస్ చెమ్

   గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్లో, ఇది ప్రధానంగా SF6 గ్యాస్ ట్యాంక్, మెయిన్ స్విచ్ మరియు బ్రేకర్, బస్‌బార్ సిస్టమ్, కంట్రోలింగ్ గేర్ మరియు సెకండరీ కంట్రోల్ అండ్ ప్రొటెక్షన్ సిస్టమ్ కలిగి ఉంది.

   SF6 గ్యాస్ ట్యాంక్ 201 లేదా 304 స్టెయిన్లెస్ స్టీల్‌ను స్వీకరిస్తుంది, వీటిలో వార్షిక లీకేజ్ రేటు 0.1%కంటే తక్కువగా ఉంటుంది, ఇది పూర్తిగా మూసివేయబడి, ఇన్సులేట్ చేయబడినట్లుగా రూపొందించబడింది. ఇది 30 సంవత్సరాలకు పైగా నిర్వహణ లేని సేవను నిర్ధారిస్తుంది.

   ఇది a వలె ఉంటుందిఎయిర్ ఇన్సులేటెడ్ స్విచ్ గేర్  ఇన్పుట్ మరియు అవుట్పుట్ ప్యానెల్‌లోని ప్రధాన స్విచ్ మరియు బ్రేకర్ ఎర్తింగ్ స్విచ్, డిస్‌కనెక్ట్ స్విచ్, లోడ్ స్విచ్ బ్రేకర్ మరియు పవర్ సిస్టమ్స్ నియంత్రణ మరియు రక్షణ కోసం వాక్యూమ్ సర్క్యూట్ బ్రేకర్.

   ఒక సాధారణ SF6 ట్యాంక్‌లో, ఇది 10 kV పవర్ గ్రిడ్ వ్యవస్థలో 7 మాడ్యులర్ యూనిట్లను అనుసంధానించగలదు. లేకపోతే, పొడిగింపులకు కనెక్షన్ కేబుల్ మరియు కేబుల్ ప్లగ్ అవసరం. ఏదేమైనా, ఒక సాధారణ ట్యాంక్‌లో, మాడ్యులర్ యూనిట్లు రాగి బస్‌బార్ ద్వారా అనుసంధానించబడి ఉన్నాయి.

   సిస్టమ్ వైఫల్యం నుండి SF6 రింగ్ మెయిన్ యూనిట్‌ను రక్షించడానికి విలువ వోల్టేజ్ మరియు కరెంట్‌ను పర్యవేక్షించే ద్వితీయ నియంత్రణ మరియు రక్షణ వ్యవస్థను కలిగి ఉంది. ఇంతలో, ఇది ఆటోమేషన్, రిమోట్ కంట్రోల్, డేటా సముపార్జన మరియు SCADA వ్యవస్థకు ప్రాప్యతను కూడా సమర్థిస్తుంది. అదనంగా, SF6 రింగ్ మెయిన్ యూనిట్ నియంత్రణ మరియు సిగ్నల్ ట్రాన్స్మిషన్ యొక్క సాధారణ ఆపరేషన్ను నిర్ధారించడానికి సహాయక విద్యుత్ సరఫరాను కూడా అందిస్తుంది.

.

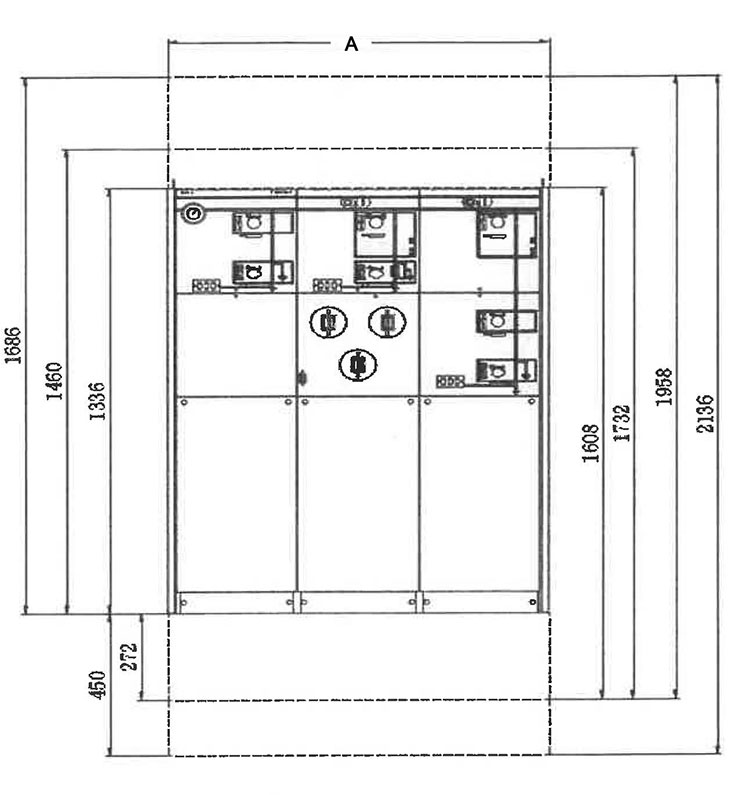

2.2 SF6 రింగ్ మెయిన్ యూనిట్ యొక్క బయటి కొలతలు

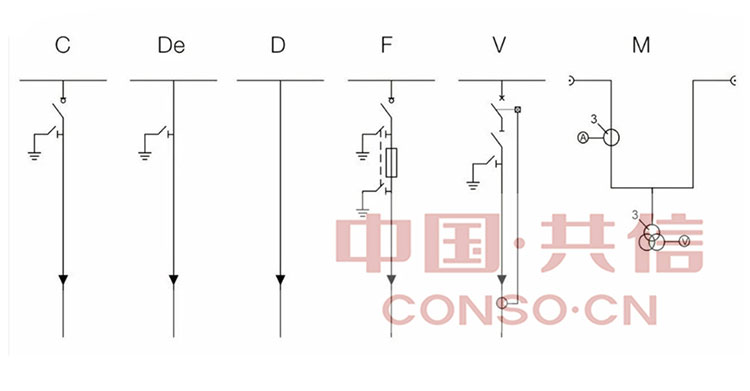

2.3 స్టాండర్డ్ ఎస్ ఓల్యూషన్ మరియు ఇ ఎక్స్‌టెన్షన్ ఎం ఓడ్యూల్స్

3.పారామీటర్ ఆఫ్ ఎస్ఎఫ్ 6 గ్యాస్ ఇన్సులేటెడ్ స్విచ్ గేర్
